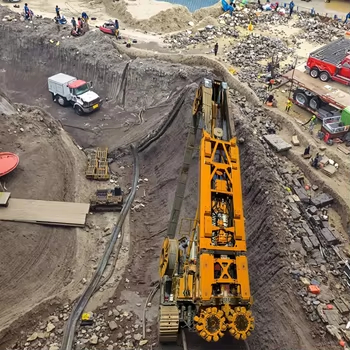

भूमिगत खाई काटने की मशीन डायाफ्राम दीवार खाई काटने की मिलिंग मशीन

कटिंग व्हील्स का अवलोकन: गियरबॉक्स और गोलाकार हॉब

इष्टतम प्रदर्शन प्राप्त करने के लिए, एक गोलाकार हॉब को पर्याप्त डाउनफोर्स उत्पन्न करना चाहिए, जिसमें प्रत्येक हॉब को कम से कम 5 टन की आवश्यकता होती है। 1200 मिमी की मोटाई वाले पहिये में, कुल 54 हॉब होते हैं। आमतौर पर, लगभग एक-तिहाई, या लगभग 18 हॉब, सक्रिय रूप से चट्टान तोड़ने में भाग लेते हैं, जिसके परिणामस्वरूप कम से कम 90 टन का कुल दबाव आवश्यक होता है। नतीजतन, प्रत्येक गियरबॉक्स को 45 टन के दबाव का समर्थन करने में सक्षम होना चाहिए, जो मजबूत रेडियल लोड-बेयरिंग क्षमताओं के महत्व को रेखांकित करता है।

हॉब एक रोलिंग रॉक-ब्रेकर के रूप में कार्य करता है, जिसका अर्थ है कि यह उच्च टॉर्क की आवश्यकता के बिना संचालित होता है। सुरक्षा के लिए, गियरबॉक्स को 150 kNm के टॉर्क के लिए रेट किया गया है। इसके आउटपुट एंड में एक टेपर्ड हेक्सागोनल डिज़ाइन है, जो कटिंग व्हील की त्वरित और आसान स्थापना और हटाने की अनुमति देता है।

गोलाकार हॉब दो मुख्य प्रकार के फिक्स्ड कटिंग टूल्स का उपयोग करता है: साइड हाइड्रोमिल्स और मेन कटिंग हाइड्रोमिल्स। प्रत्येक प्रक्षेपवक्र रेखा में तीन साइड हाइड्रोमिल्स और दो मेन कटिंग हाइड्रोमिल्स होते हैं। डिजाइन में एक रोलर संरचना में एक फ्लैपर टूथ भी शामिल है, जो सीधा और प्रभावी दोनों है। यह अभिनव विन्यास पारंपरिक मशीनों की तुलना में बढ़ी हुई बल प्रतिरोध प्रदान करता है, जहां भारी फ्लैपर टूथ संरचना अक्सर पहनने वाले ब्लॉकों और गाइड रिंग के तेजी से पहनने का परिणाम होती है।
